玻璃棉与岩棉都具有保温隔热、吸声降噪、防火阻燃、耐腐蚀等优异的特性，都是现代建筑中理想的保温材料，但两种产品有很大差异。

 一、生产原料和生产工艺

    玻璃棉是以玻璃为主要原料，再按照一定比例加入石英、硼砂等辅料的混合原料送入熔炉，再将熔融状态下的混合料采用离心喷吹法工艺进行纤维化并喷涂热固性树脂制成的丝状材料，再经过热固化深加工处理，可制成具有多种用途的系列产品，如玻璃棉板、毡，玻纤风管、空调板等。 岩棉是以优质玄武岩、白云石等为主要原料，经1400～1500℃高温熔融后，通过四辊离心机高速离心制成纤维，将适量粘结剂喷涂在纤维表面，固化加工而制成各种规格岩棉制品，如岩棉板、毡等。

二、产品性能

    一般玻璃棉的容重为10～64kg/M3，使用温度是350℃，一般纤维长度和直径分别为50～120mm和≥6.5μm，颜色为嫩黄或白色，渣球含量低，为≤0.3% 。岩棉的容重为60～200kg/M3,使用温度是650℃，一般纤维长度和直径分别为40～70mm和≥7.0μm，颜色为暗黄或黑黄色， 渣球含量为≤10% 。玻璃棉质轻易裁剪，施工便捷，相对于来说，岩棉容重高，不易剪裁，施工效率较低，但岩棉的酸度值高于玻璃棉，性能稳定好，不易遇水膨胀。

三、产品应用

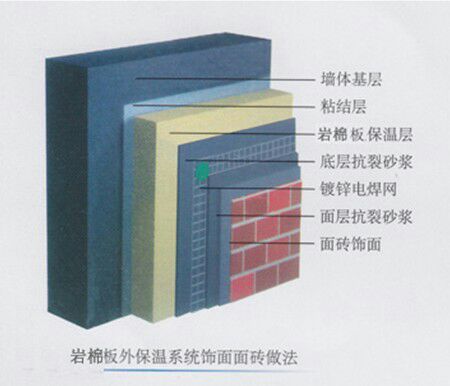

    玻璃棉一般用在环境温度要求不高的部位，比如钢结构厂房、建筑屋顶、玻璃幕墙、体育馆等，因其压缩强度和垂直于板面的拉伸强度低，不能满足抹面外墙保温的条件要求，所以不得用于抹面外墙保温系统。 岩棉一般应用在环境温度要求较高的保温系统，如石油、电力、冶金、船舶和电梯井的防火降噪，热力管道或平面及曲率半径较大的罐体、锅炉建筑等领域，因其强度高，性能稳定好，被广泛应用在抹面外墙保温系统中。
